Гидромеханический бурильный яс производства является новым бурильным инструментом, использующим гидравлический и механический принцип работы для бурения скважин. В процессе спускоподъемных операций или бурения скважин могут возникнуть прихваты бурильного инструмента. Бурильный яс, расположенный в составе буровой колонны, позволяет ликвидировать прихват, тем самым предотвратить затраты,связанные с ликвидацией прихвата.
Буровой гидромеханический яс используется всложных скважинах, его конструкция позволяет передавать крутящий момент отротора к забойному двигателю без изменения работоспособности (характеристик)яса.
Принцип работы
-Удар вверх
При спуске буровой колонныяс находится в сжатом состоянии. При подъеме инструмента в случае прихвата, увеличиваетсярастягивающая нагрузка на яс и начинает срабатывать гидравлическая задержка,которая позволяет замедлить момент срабатывания яса 30-120 секунд для созданияпотенциальной энергии колонны, расположенной выше яса.
В момент срабатывания ясавверх, потенциальная энергия натянутой колонны труб над ясом преобразуется вдинамическую и освобождает вверх прихваченный инструмент.
После срабатывания вверх, необходимо разгрузить(отпустить) буровую колонну для повторной зарядки яса на заданное усилие. Вслучае, если колонна не освободилась от прихвата, процесс повторяют до полногоосвобождения.
-Удар вниз
Длясрабатывания вниз, разгружают буровую колонну на величину зарядки механическойзащелки 35-75% от усилия разблокирования защелки вверх, тем самым разблокировавсухари защелки на валу защелки. В результате шлицевой вал перемещается вниз иза счет потенциальной энергии колонны инструментов, расположенной над ясом,происходит удар вниз. Если результат освобождения колонны не достигнут, колоннуподнимают и вновь заряжают механический фиксатор защелки. После зарядки защелки процесс удара внизповторяют до полной ликвидации прихвата.

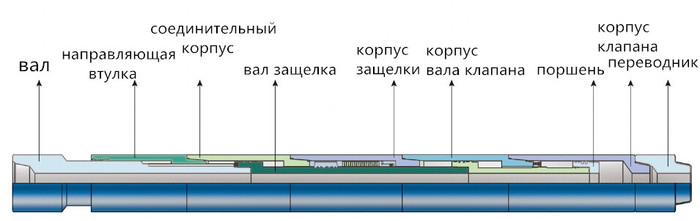

Конструкция гидромеханического ясапредусматривает регулировку усилия сжатия тарельчатых пружин за счет изменениядлины регулятора предварительной нагрузки в условиях Сервисного центра. Этаоперация позволяет изменять усилие механической зарядки данного яса.
Технические характеристики и параметры
тип | JYSZ121 | JYSZ159 | JYSZ165 | JYSZ178 | JYSZ203 | JYSZ241 |
наруж. диаметр (мм) | 121 | 159 | 165 | 178 | 203 | 241 |
внутр. диаметр (мм) | 51 | 57.2 | 57.2 | 64 | 71.4 | 76.2 |
Присоединительная резьба по API |
NC38 | NC46 | NC50 | NC50 | 6-5/8REG | 6-5/8REG |
длина яса (мм) | 4670 | 5300 | 5300 | 5880 | 5830 | 6250 |
вес (кг) | 295 | 620 | 665 | 740 | 1120 | 1770 |
свободный верхный шаг хода | 152 | 152 | 152 | 152 | 152 | 152 |
свободный нижний шаг хода | 152 | 152 | 152 | 152 | 152 | 152 |
макс.сила удара (кН) | 350 | 700 | 700 | 800 | 1000 | 1250 |
номинальная сила удара наверх(кН) | 180 | 400 | 400 | 400 | 420 | 440 |
номинальная сила удара вниз (кН) |
80 | 180 | 180 | 180 | 190 | 200 |
макс.растягивающая нагрузка (кН) |
1600 | 3400 | 3400 | 3700 | 4400 | 5400 |
рабочяя растягивающая нагрузка (кН) |
1100 | 2000 | 2000 | 2400 | 2800 | 3500 |
макс. крутящий момент (кН.м) | 20 | 51 | 51 | 60 | 100 | 129 |
рабрчий крутящий момент (кН.м) |
15 | 25 | 25 | 30 | 35 | 40 |
Площадь гидравлического сопротивления яса (см2) |
55 | 100 | 100 | 110 | 176 | 238 |
длина сгибаного переводник (мм) |
3555 | 4265 | 4265 | 3710 | 3510 | 3410 |
общая длина (мм) | 8120 | 9450 | 9450 | 9460 | 9210 | 9530 |
Внимание: Если необходимы размеры или параметры продукции другого требования, то нужно указать необходимые инфармации, в этом случае наша компания специально выполнит ваш заказ, согласно вашей заявки.
